彈性連桿式輸送的安裝與調試要點

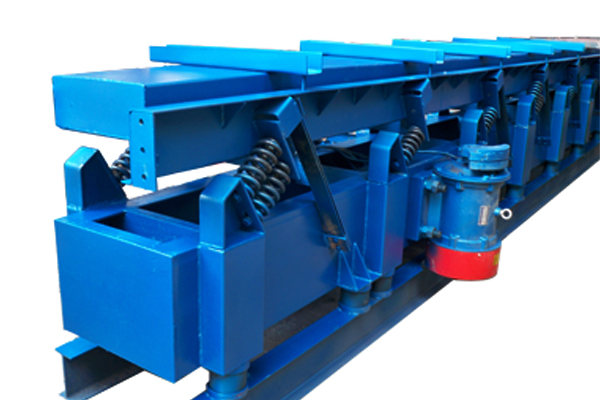

         彈性連桿式輸送機是一種近共振類振動機，是利用偏心軸（亦稱曲柄）的回轉，通過驅動連桿和主振動彈簧來帶動參振槽體實現直線往復運動，而達到物料輸送的一種振動輸送機。彈性連桿式輸送機是一種實用性很強的振動輸送機，該機在振動狀態時具有平穩性和可靠性。彈性連桿式振動輸送機具有低頻率大振幅特點。

        彈性連桿式振動輸送機為近共振類振動輸送機，當振動輸送機為單質體時（無隔振彈簧條件下），振動慣性力較大，傳給基礎的動載較大，勢必會產生不穩定因素而且易使機件、鉸支點損壞、振動噪音大。通常彈性連桿式振動輸送機結構通常都采用隔振彈簧，使機架和參振槽體形成雙質體型式；而振動形式仍為線性振動，有利于生產應用。

        彈性連桿式振動輸送機的安裝與調試要點：

        彈性連桿式振動輸送機一般采用水平安裝形式，亦可采用上傾或下傾式安裝，傾斜角度不大于8°。機構形式為單質體時，應控制平衡配重的安裝和地腳緊固件的緊固。機構形式為雙質體時，應調整好隔振彈簧的安裝可靠性及各連桿、主振彈簧及支撐擺桿（鉸支鏈）的安裝可靠。

        安裝時注意各機件的安裝精度和可靠性，隔振彈簧的安裝尺寸及各組支撐擺件、支撐彈簧、鉸支點、軸承座等均應有良好的安裝精度和潤滑。特別對驅動連桿的激振方向角的位置和主振彈簧，偏心軸的安裝是構成激振力源的關鍵。這對振動輸送機的輸送效果很重要，對傳動機構的安裝如電動機三角膠帶、皮帶輪的安裝和防護措施應可靠，因?yàn)楦鳈C(jī)件都在振動狀態中工作，安裝后的振動輸送機應經過2小時的空載試驗，對各運動機件和鉸支點；緊固件、傳動件要分別進行檢查。在運轉中檢查其激振方向角、振幅和振動噪聲，其結果應符合相關的設計要求和技術規定

        彈性連桿式輸送機應進行空載試車2~3小時，對各運動構件、支點、傳動件觀察是否有異常或有異常聲響，檢查其激振方向角、振幅和振動噪音，其結果均應符合設計要求。
